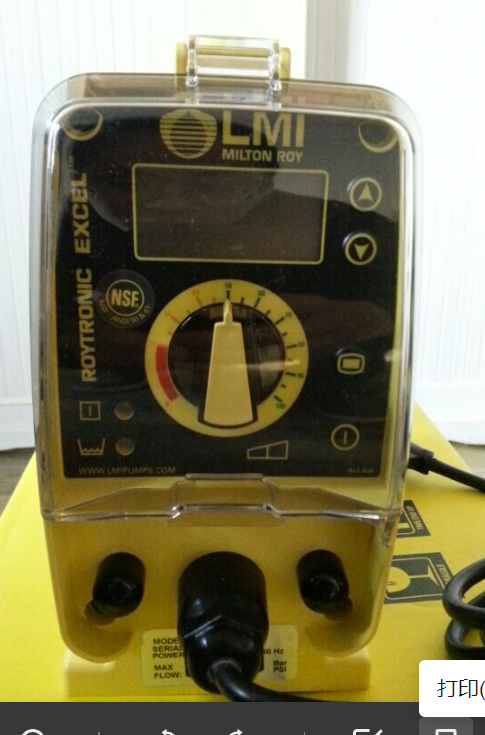

LMI米顿罗电磁隔膜泵AD956‍控制线接线说明

LMI米顿罗电磁隔膜泵AD956‍控制线接线说明，可咨询青岛尚众电子科技有限公司

连接LMI米顿罗电磁隔膜泵AD956与外部控件，各接线对应的功能有：4～20mA信号输出，报警输出和内部/外部远程引脚连接。

LMI米顿罗电磁隔膜泵AD956控制线接线具体如下：
1针（红白线）报警输出：设置报警输出或者内部/外部工作模式的对应显示。当空罐时或者当输入脉冲值错误是，批累加错误时或者当流量开关处于闭合的状态时，均可触发报警输出（针1和针2闭合）。

2针（红色线）报警输出与上述引脚1合为报警输出端。

3针（绿色线）远程控制的内部/外部模式。

4针（红绿线）给脉冲输出提供电源。泵脉宽上升沿需大于100ms。

5针（红/黑线）4～20mA输出+级。4毫安点停泵，20毫安点为泵最大输出量（默认）。

6针（红蓝线）公用地连接。

LMI米顿罗电磁隔膜泵AD956控制线接线说明，可咨询青岛尚众电子科技有限公司
